Интегрированная гидросистема
Высокоинтегрированная полностью гидравлическая система управления, низкое энергопотребление, отсутствие утечек, низкая частота отказов.
Полностью гидравлический молот открытого штампа

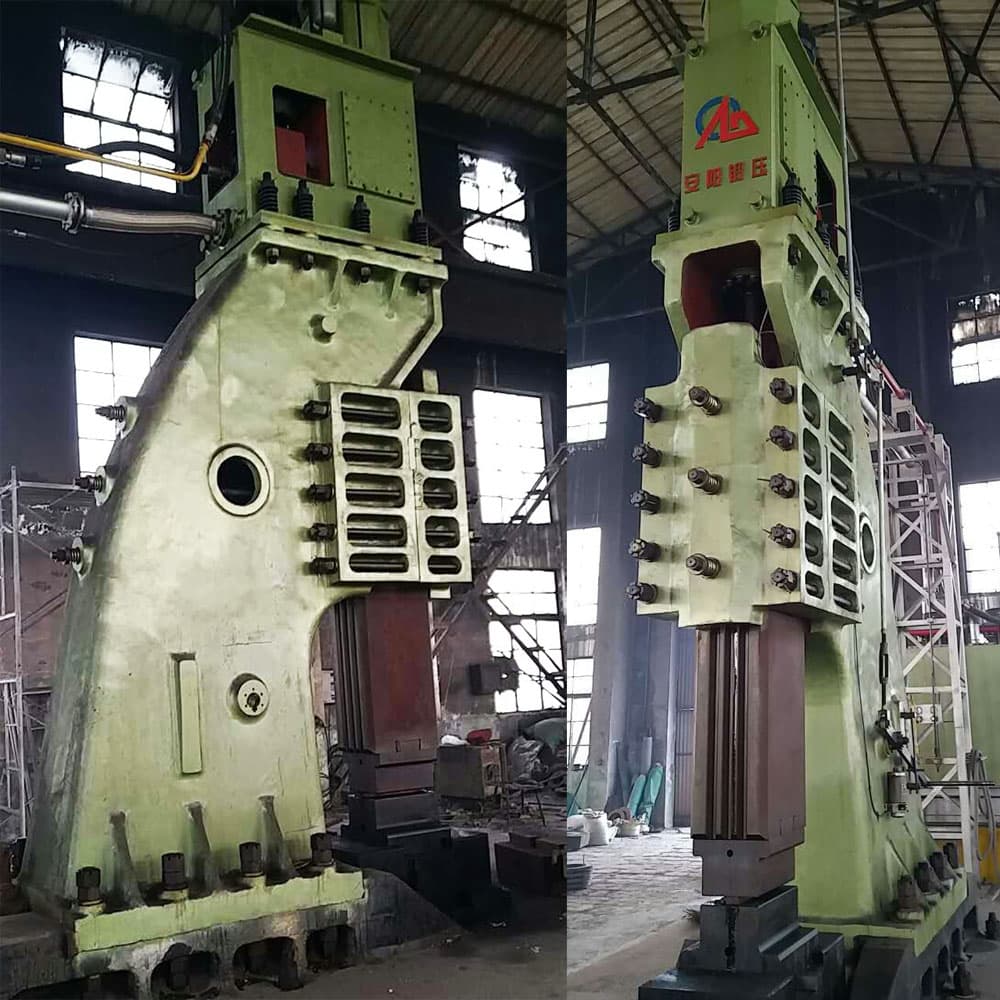

Гидравлический молот открытого штампа C-типа
C61Y
Одностоечный гидравлический молот C-образной конструкции с рабочим пространством с трёх сторон — и удар, и подъём бойка выполняются гидравлически через полностью интегрированную систему с запатентованным ударным клапаном для высокой частоты ударов и быстрого обратного хода.
Обзор
Об этом оборудовании
C61Y — молот свободной ковки с C-образной станиной, обеспечивающей рабочее пространство с трёх сторон.
И удар, и подъём приводятся гидравлическим маслом: нижняя камера цилиндра под поршнем постоянно заполнена маслом высокого давления, а управление осуществляется давлением масла в верхней камере поршня. Машина подходит для производства всех видов поковок свободной ковки.
Основные данные
Основные характеристики
- Энергия удара
- 30–350 КДж
- Вес падающих частей
- 1300–12000 кг
- Мощность двигателя
- 55 кВт
Полные технические параметры согласовываются с нашими инженерами исходя из вашей детали и объёма производства.
Особенности
Конструктивные особенности и технологии
Запатентованный ударный клапан
Запатентованный ударный клапан большого расхода с чувствительным откликом, высокой частотой ударов и достаточной энергией.
Быстрый возврат и точность
В нижнюю полость постоянно подаётся масло высокого давления, обратный ход быстрый и своевременный, точность ковки высокая, а шток молота служит долго.
Защита от поломки штока
Автоматический аварийный кожух против поломки штока молота, своевременно предотвращающий утечку масла и обеспечивающий безопасность.
Многоуровневая гидравлическая защита
Многоуровневое гидравлическое защитное устройство обеспечивает высокую стабильность системы и безопасность.
Клапан с пилотным управлением
Клапан с пилотным управлением обеспечивает надёжное регулирование при малом усилии и низкой утомляемости оператора.
Быстрый выход на режим
Операторы быстро приступают к работе, без длительного периода освоения.
Одностоечная направляющая конструкция
Одностоечная направляющая конструкция расположена спереди-сзади, имеет передовую и рациональную компоновку, высокую сопротивляемость перекосу, хорошую жёсткость, низкий центр тяжести и большой ход.
Применение
Области применения
- Многономенклатурное мелкосерийное производство поковок свободной ковки: заготовки зубчатых колёс, заготовки валов, фланцы и кольца
- Тяжёлое машиностроение — металлургия, горная добыча, судостроение и энергетика: изготовление запчастей на заказ, инструмента и ремонт крупных узлов
- Аэрокосмическая отрасль: обжатие и свободная ковка специальных материалов, таких как жаропрочные и титановые сплавы
- Художественная ковка: создание крупных металлических скульптур и произведений искусства
Галерея
Оборудование в производстве и в цехе
Видео
Оборудование в работе
Технические характеристики
Основные технические параметры гидравлического одностоечного ковочного молота серии C61Y
Проведите таблицу в сторону, чтобы увидеть все модели →
| Параметр | Ед. изм. | C61Y-30 | C61Y-70 | C61Y-105 | C61Y-140 | C61Y-175 | C61Y-210 | C61Y-280 | C61Y-350 |
|---|---|---|---|---|---|---|---|---|---|
| Энергия удара | kJ | 30 | 70 | 105 | 140 | 175 | 210 | 280 | 350 |
| Масса падающих частей | kg | 1300 | 2600 | 3800 | 4700 | 5250 | 6400 | 9000 | 12000 |
| Макс. ход | mm | 1000 | 1260 | 1450 | 1500 | 1730 | 1900 | 2000 | 2200 |
| Частота ударов | min⁻¹ | 65–120 | 65–120 | 65–120 | 60–110 | 55–90 | 50–90 | 45–80 | 40–70 |
| Мощность главного двигателя | kW | 55 | 55 | 55 | 55 | 55 | 55 | 55 | 55 |
| Количество двигателей | buc | 2 | 3 | 4 | 5 | 6 | 6 | 8 | 10 |
| Расстояние между направляющими | mm | 480 | 560 | 600 | 600 | 700 | 790 | 1000 | 1000 |
| Рабочая зона | mm | 740×1650 | 720×1950 | 810×1920 | 1100×2090 | 1250×2060 | 1300×2300 | 1400×2400 | 1500×2700 |
| Высота поверхности нижнего бойка | mm | 750 | 750 | 750 | 750 | 760 | 760 | 780 | 900 |
| Размеры машины (Д × Ш × В) | mm | 3800×1680×7000 | 4260×1800×7505 | 4700×1900×8200 | 5440×2000×8500 | 5700×2300×9150 | 5800×2450×9470 | 6400×2600×9800 | 6600×2600×11000 |
* Значения являются ориентировочными и могут быть адаптированы под требования вашего конкретного применения.
Преимущества
Почему стоит выбрать Anyang
Универсальность процессов
От компактных пневматических молотов для мастерских до гидравлических прессов мощностью 16000 тонн — линейка охватывает вытяжку, осадку, прошивку, гибку и скручивание свободно кованных деталей любого размера.
01Точное гидравлическое управление
Полностью интегрированные гидравлические системы исключают потери энергии и позволяют точно регулировать силу удара — от лёгкого воздействия до мощного удара, с возможностью зафиксировать боёк в любом положении.
02Безопасность и автоматизация
Управление ПЛК с сенсорным экраном, многоступенчатая защита от перегрузки и возможность дистанционного управления из операторской для прессов большой мощности.
03Прочная конструкция
Прочные одностоечные, арочные или мостовые конструкции из чугуна или литой стали, с более чем 30-летним подтверждённым сроком службы в цехах по всему миру.
